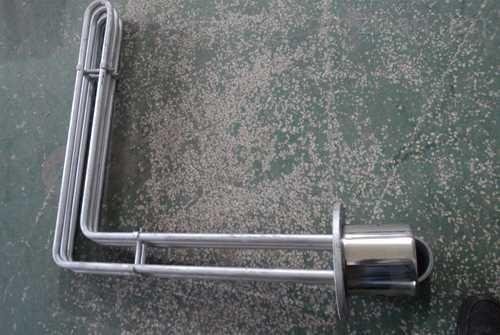

SRY5-頂置角尺型油加熱器點擊次數：2783
發布時間：2020-05-16 14:13:35 |
|---|
一、用途：
該電加熱器主要用于液壓潤滑 的介質加熱，也可以用于加熱無腐蝕的氣體。
二、特點：
1、該電加熱器是頂置角尺式電加熱器，可安裝在油箱及容器頂板上，裝拆、檢修、更換方便。比裝在油箱里面時更安全可靠，消除了因連接法蘭、密封墊可能出現的漏油現象。不需要排放油箱即可抽換電加熱器。省去了油箱側面抽換電加熱器的維修空間。
2、該電加熱器的A尺寸用戶可因需要自定。表面負荷有多種規格可供選擇，合理的選用可防止油液碳化、燒焦；安全、可靠，延長介質的使用壽命。其中SRY5-1型安裝孔為Φ65，SRY5-11型的安裝孔為Φ90，SRY5-111型的安裝孔為Φ120，各種規格加熱器的A.B尺寸可根據使用環境定制。
3、特殊電壓功率電加熱器可按照客戶要求生產，并可根據實際情況在加熱器上增加溫控裝置。
4、SRY5-1型電加熱器因表面負荷高，不適用于在油漆內加熱使用，請各客戶在選用用于油液內加熱時選用SRY5-11和 SRY5-111型。
三、主要技術參數：
1、金屬管狀電熱元件
額定電壓：220V、380V
元件金屬管允許zui高溫度：170℃-400℃
被加熱介質：礦物質、水
電熱器功率：1-6（KW）
電加熱器表面負荷：4.4/cm 1.2w/c㎡ 0.7w/c㎡
2、電加熱器伸入箱體介質中電熱管發熱長度
SRY5-1
表面負荷3.1w/cm----430-1300mm
表面負荷4.4w/cm----300-900mm
SRY5-11
表面負荷1.2w/c㎡----280-1660mm
表面負荷4.4w/c㎡----500-2850mm
SRY5-111
表面負荷1.2w/c㎡----370-2210mm
表面負荷4.4w/c㎡----630-3780mm
SRY5-11[HRY13] 頂置角尺式電加熱器技術參數、主要尺寸：
|
型號/參數 |
電熱管Φ（mm） |
電熱管表面負荷（w/ c㎡） |
功率 |
電壓 |
發熱區尺寸B（mm） |
Φ1mm |
Φ2mm |
Φ3mm |
n-Φ4mm |
備注 |
|
SRY5 1-A/B |
12 |
1.2 |
1 |
380/220 |
370 |
150 |
120 |
90 |
4-Φ11 |
|
|
SRY5 2-A/B |
12 |
1.2 |
2 |
380/220 |
740 |
150 |
120 |
90 |
4-Φ11 |
|
|
SRY5 3-A/B |
12 |
1.2 |
3 |
380/220 |
1100 |
150 |
120 |
90 |
4-Φ11 |
|
|
SRY5 4-A/B |
12 |
1.2 |
4 |
380/220 |
1470 |
150 |
120 |
90 |
4-Φ11 |
|
|
SRY5 5-A/B |
12 |
1.2 |
5 |
380/220 |
1840 |
150 |
120 |
90 |
4-Φ11 |
|
|
SRY5 6-A/B |
12 |
1.2 |
6 |
380/220 |
2210 |
150 |
120 |
90 |
4-Φ11 |
|
SRY5-111[HRY10] 頂置角尺式電加熱器技術參數、主要尺寸：
|
型號/參數 |
電熱管Φ（mm） |
電熱管表面負荷（w/ c㎡） |
功率 |
電壓 |
發熱區尺寸B（mm） |
Φ1mm |
Φ2mm |
Φ3mm |
n-Φ4mm |
備注 |
|
SRY5 1-A/B |
16 |
0.7 |
1 |
380/220 |
500 |
200 |
170 |
120 |
16-9 |
|
|
SRY5 2-A/B |
16 |
0.7 |
2 |
380/220 |
950 |
200 |
170 |
120 |
16-9 |
|
|
SRY5 3-A/B |
16 |
0.7 |
3 |
380/220 |
1400 |
200 |
170 |
120 |
16-9 |
|
|
SRY5 4-A/B |
16 |
0.7 |
4 |
380/220 |
1900 |
200 |
170 |
120 |
16-9 |
|
|
SRY5 5-A/B |
16 |
0.7 |
5 |
380/220 |
2380 |
200 |
170 |
120 |
16-9 |
|
|
SRY5 6-A/B |
16 |
0.7 |
6 |
380/220 |
2850 |
200 |
170 |
120 |
16-9 |
|
SRY5-111[HRY11] 頂置角尺式電加熱器技術參數、主要尺寸：
|
型號/參數 |
電熱管Φ（mm） |
電熱管表面負荷（w/ c㎡） |
功率 |
電壓 |
發熱區尺寸B（mm） |
Φ1mm |
Φ2mm |
Φ3mm |
n-Φ4mm |
備注 |
|
SRY5 1-A/B |
16 |
1.2 |
1 |
380/220 |
208 |
200 |
170 |
120 |
16-9 |
|
|
SRY5 2-A/B |
16 |
1.2 |
2 |
380/220 |
560 |
200 |
170 |
120 |
16-9 |
|
|
SRY5 3-A/B |
16 |
1.2 |
3 |
380/220 |
840 |
200 |
170 |
120 |
16-9 |
|
|
SRY5 4-A/B |
16 |
1.2 |
4 |
380/220 |
1100 |
200 |
170 |
120 |
16-9 |
|
|
SRY5 5-A/B |
16 |
1.2 |
5 |
380/220 |
1380 |
200 |
170 |
120 |
16-9 |
|
|
SRY5 6-A/B |
16 |
1.2 |
6 |
380/220 |
1660 |
200 |
170 |
120 |
16-9 |
|
