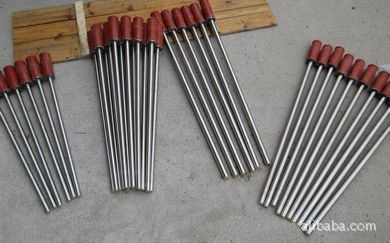

汽輪機用螺栓加熱棒
達瑞電氣為您推薦
（一）汽輪機螺栓電加熱器應符合下列要求：
1、電加熱器所用原材料應符合下列要求：
?、佟〗^緣材料氧化鎂的成份應符合HG3-1294-80《氧化鎂》規(guī)定；
?、凇⊙趸V須經(jīng)烘干后使用；
?、邸?a href="http://www.changjiang-pharm.com" target="_blank" class="autolink">電加熱器所用的電熱材料為0Cr27A17Mo2高電阻電熱合金絲，其工作溫度為400°C，技術要求按GB1234《高電阻電熱合金》規(guī)定；
?、堋?a href="http://www.changjiang-pharm.com" target="_blank" class="autolink">電加熱器保護套管材料為1Cr18Ni9Ti耐熱不銹鋼管。其技術要求按YB804《不銹耐酸鋼無縫鋼管》規(guī)定。使用其它材料由制造廠與用戶商定；
⑤ 電加熱器用的保護套管內部去除毛刺后，再用汽油或煤油清洗干凈，并吹干后才能使用。
2、電加熱器成品應符合下列要求：
① 電加熱器的額定工作電壓為220±20V。直流100V，低壓50V；
?、凇?a href="http://www.changjiang-pharm.com" target="_blank" class="autolink">電加熱器插入長度在1m以內的，其中心線直線度不大于?0.3mm；插入長度在1-2m的，其中心線直線度不大于?0.4mm；
?、邸〔迦氩糠种睆狡顬?0.20mm/-0.50mm；
?、堋〔迦氩糠珠L度偏差為±5mm，發(fā)熱長度偏差為±5mm，底部冷端長度為25-30mm；
?、荨?a href="http://www.changjiang-pharm.com" target="_blank" class="autolink">電加熱器在使用時要求發(fā)熱均勻，不允許有局部過熱現(xiàn)象。
?。ǘ?a href="http://www.changjiang-pharm.com" target="_blank" class="autolink">電加熱器進行壽命試驗時，每次加熱時間為10-20min。電加熱器在間斷加熱情況下，在螺栓中心孔與電加熱器的外徑總間隙在0.8-1.3mm條件下，累計壽命不少于50h。
?。ㄈ┖辖痣娮杞z與引出線連接處應牢固可靠，不得有松動。外殼必須有良好接地。
?。ㄋ模?a href="http://www.changjiang-pharm.com" target="_blank" class="autolink">電加熱器鋼套管經(jīng)冷撥縮管后，用著色探傷或用5倍以上放大鏡檢查其表面，不得有裂紋等缺陷?？s管時應單向成型。
（五）電加熱器冷端封口處要求密封嚴密，以免潮氣進入，破壞絕緣。
?。?a href="http://www.changjiang-pharm.com" target="_blank" class="autolink">電加熱器制造完成后，經(jīng)過一個半月后，在常溫下用500V兆歐表再測定其絕緣電阻（可在制造廠或用戶處進行）應不低于50M Ω。品描述信息
注：以上信息及技術參數(shù)來源于揚州達瑞電氣有限公司整理發(fā)布
